Elektrotechnische Planung & Umsetzungfür ihre Projekte

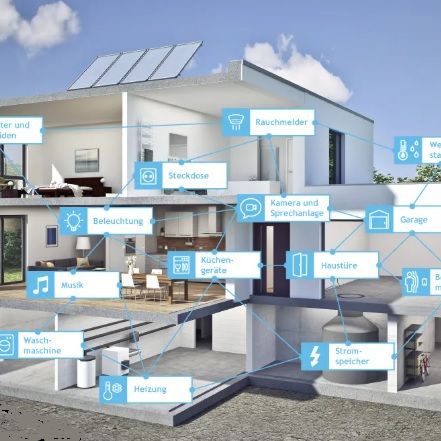

Als beispiel könnte die komplette Raumplanung des Erdgeschosses mithilfe von AutoCAD erstellt werden und umgesetzt. Die Planung umfasst ein durchdachtes Smart-Home-Konzept mit KNX-Technologie, das eine effiziente Steuerung von Beleuchtung, Jalousien und weiteren elektrischen Komponenten ermöglicht.
Ein zentraler Bestandteil solcher Projekts ist die Unterverteilung, die nach den erstellten CAD-Plänen präzise verdrahtet werden. Die Visualisierung und Steuerung erfolgen über MDT-Komponenten, die für eine zuverlässige und flexible Automatisierung sorgen.
Das beigefügte Bilde zeigt:

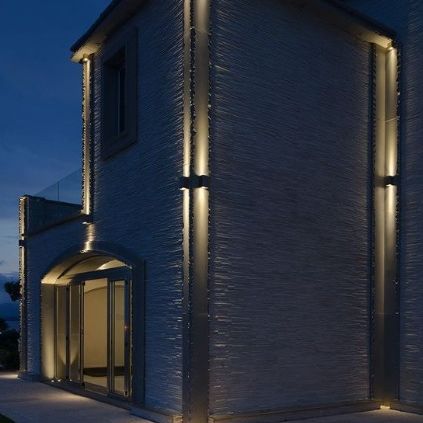

- Die Frontansicht des einer Futuristischen Villa.

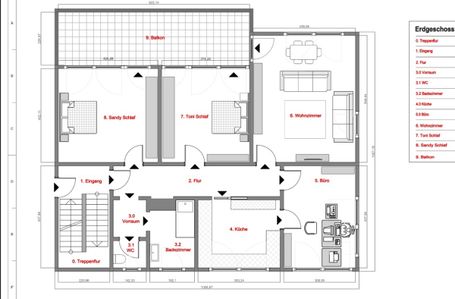

- Den CAD-Grundriss des Erdgeschosses

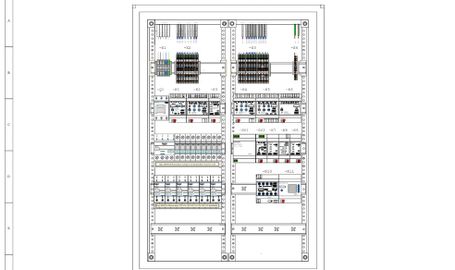

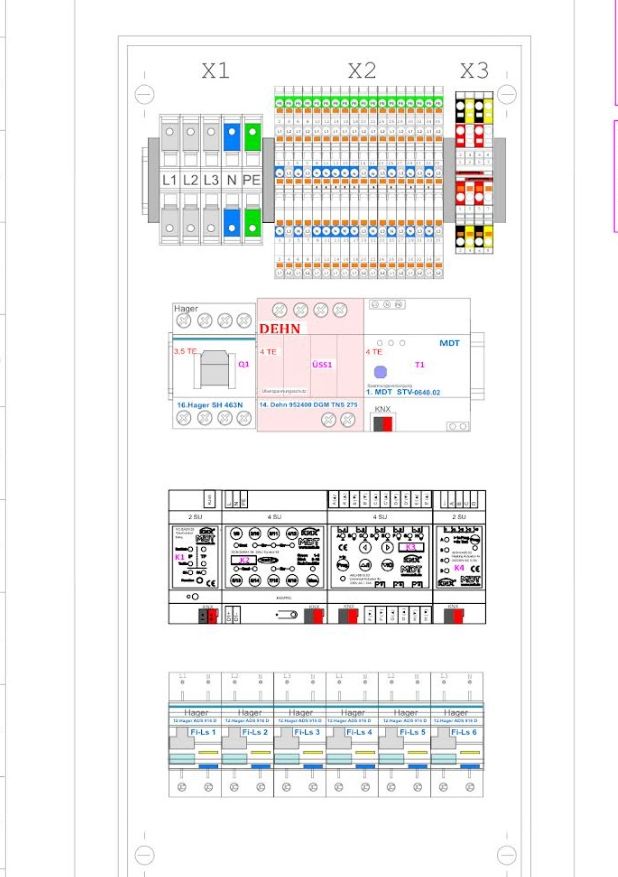

- Die geplante Unterverteilung als technische Zeichnung

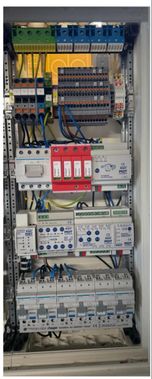

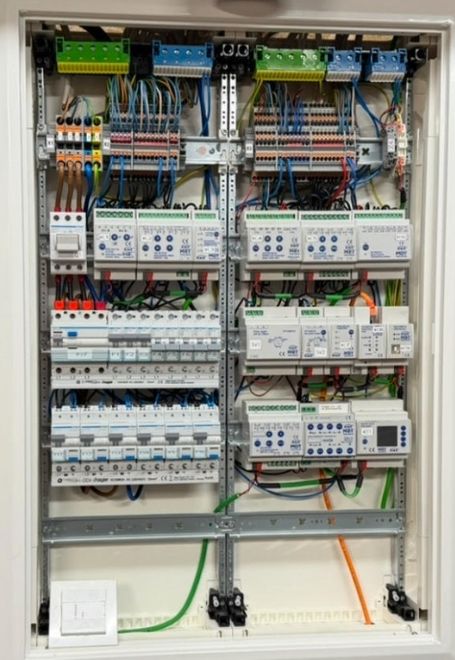

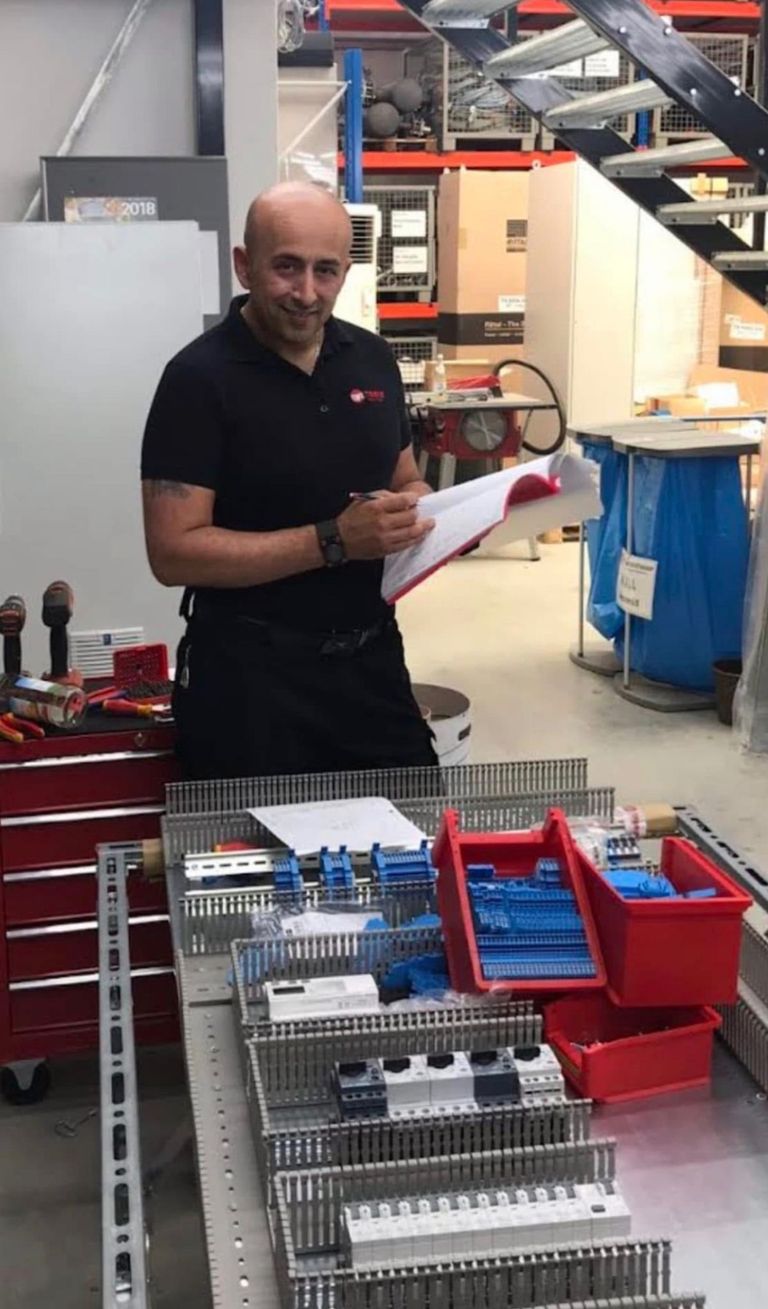

- Die real umgesetzte Unterverteilung mit präziser Verdrahtung
Dieses Projekt vereint modernste Elektrotechnik mit professioneller Planung – von der ersten Skizze bis zur finalen Umsetzung.

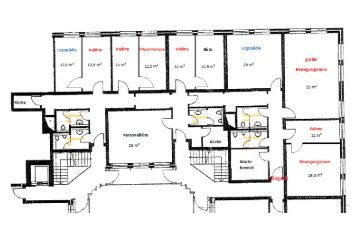

Gebäudeplanung – Detaillierte CAD-Visualisierung
Für eine Halle wurde eine vollständige AutoCAD-Planung erstellt, die eine präzise Visualisierung der gesamten Gebäudestruktur ermöglicht. Die erstellten Zeichnungen bieten eine detaillierte Übersicht über alle relevanten Räume, Zugänge und Funktionsbereiche – ähnlich einem Rettungsplan.
Diese digitale Planung dient als Grundlage für Modernisierungen, Umbaumaßnahmen und elektrotechnische Installationen, um eine effiziente Nutzung des Bauhofs zu gewährleisten.
Die beigefügten Bilder zeigen:

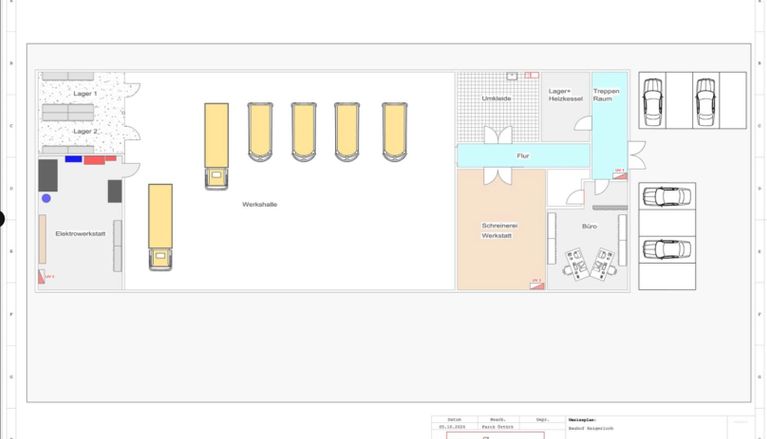

- Den vollständigen Raumplan des Bauhofs Haigerloch
Dank dieser präzisen CAD-Planung lassen sich zukünftige Projekte effizient umsetzen und technische Erweiterungen optimal integrieren.

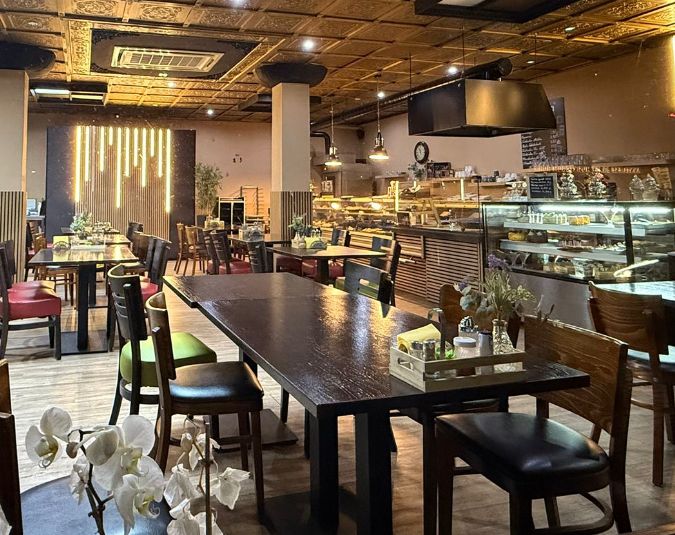

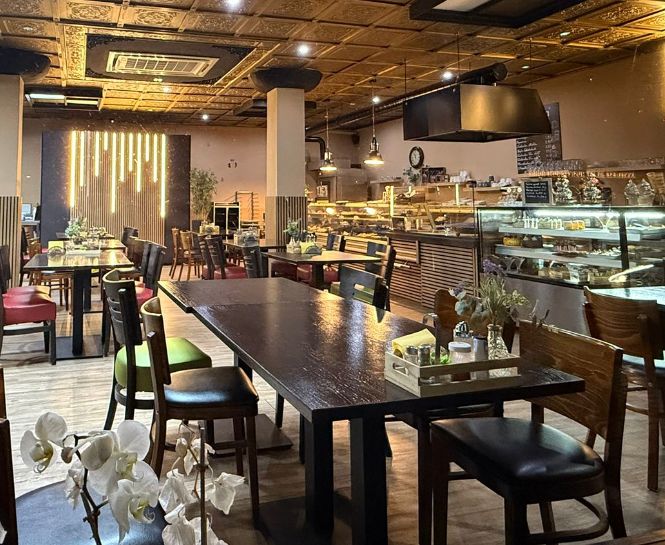

Restaurant MoNaMe Lichtplannung
hier wurde ein ehemaliges Lager in ein modernes Smart-Restaurant für Elektrotechnik umgebaut. Die Planung und Umsetzung erfolgten mit AutoCAD, um eine optimale Raumnutzung und technische Ausstattung zu gewährleisten.
es soll:
🔹 Vorher: Unstrukturierter Lagerraum ohne technische Ausstattung
🔹 Nachher: Modernes Büro und Verkufsräume mit Smart-Technologie für effiziente Arbeitsabläufe
Dieser Umbau optimiert nicht nur die Arbeitsbedingungen, sondern zeigt auch, wie zukunftsorientierte Elektrotechnik den Arbeitsalltag effizienter gestalten kann.
Weltweit für sie da

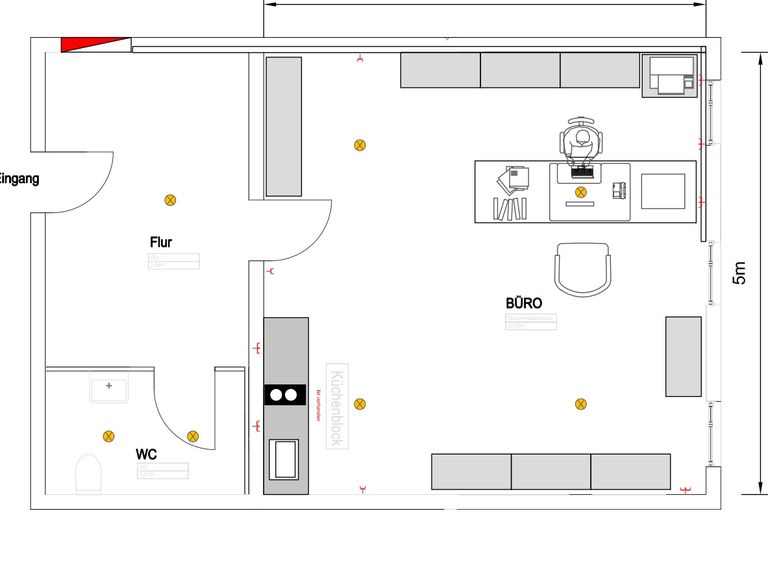

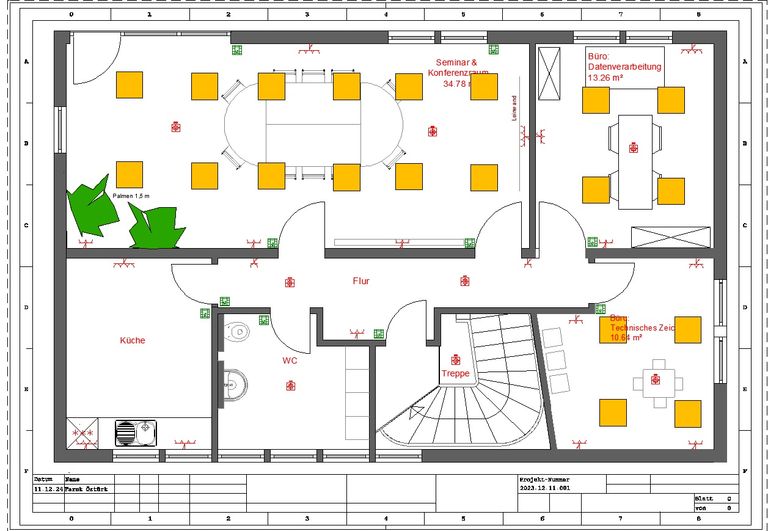

Raumplan Büro Elektrotechnik
Raumplannung und Unterverteilung
Verschiedene Projekte
Hier stellen wir Ihnen unsere Produkte und Dienstleistungen vor. Diese Seiten werden stets aktuell gehalten. Sollten Sie trotzdem einmal nicht finden, was Sie suchen, nehmen Sie einfach Kontakt mit uns auf – wir helfen Ihnen gerne weiter.

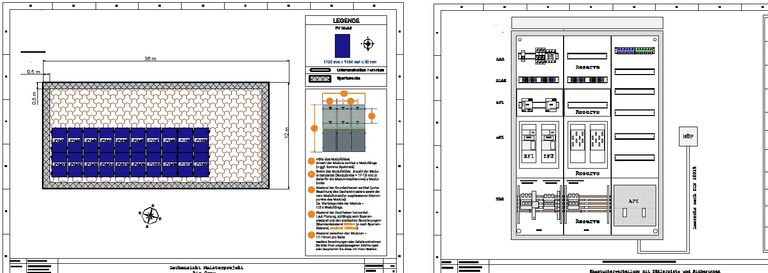

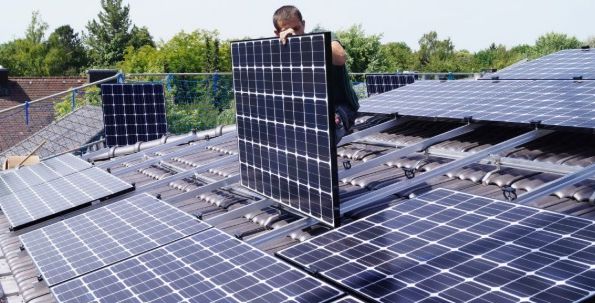

PV-Anlage: Dach Planung und UV
Das linke Bild zeigt die Dachplanung einer Photovoltaikanlage mit Modulen und Unterkonstruktion. Rechts ist der Hauptanschlusskasten mit integriertem Zähler zu sehen. Diese Arbeit umfasst die vollständige Planung, Dimensionierung und technische Umsetzung einer PV-Anlage, einschließlich der elektrotechnischen Einbindung ins Netz.

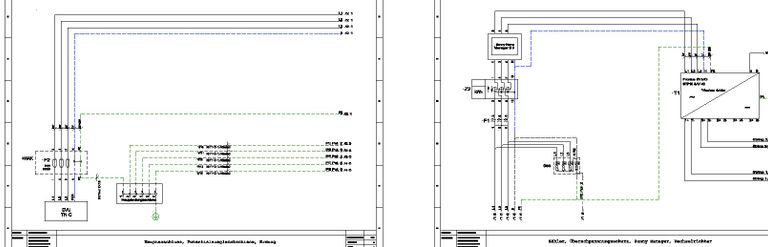

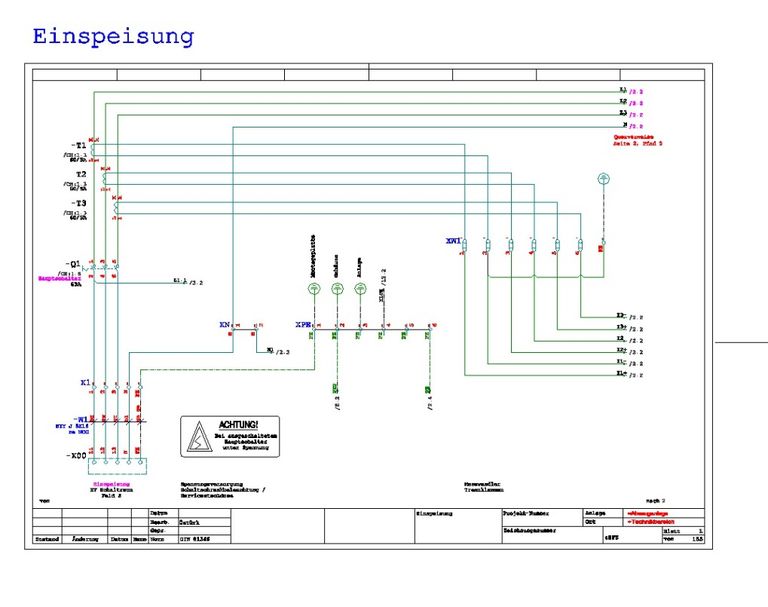

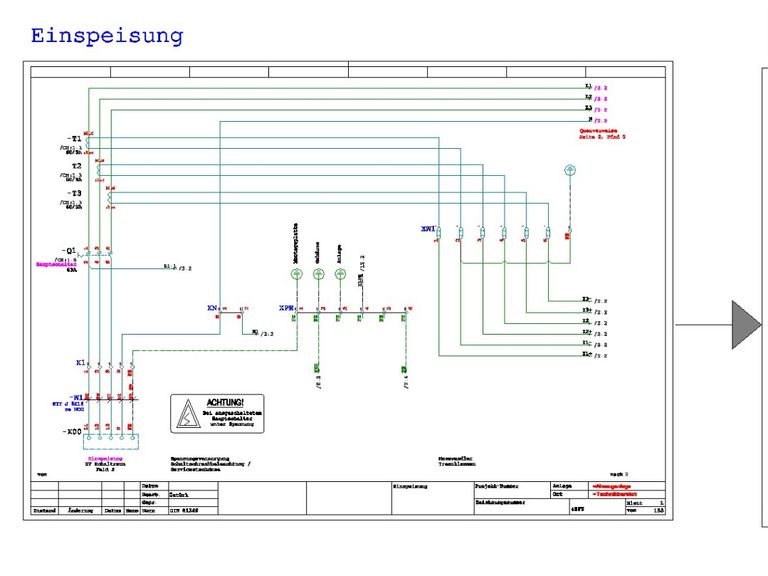

PV-Anlage: Stromlaufplan
Der linke Plan zeigt die Einspeisung der Photovoltaikanlage, während der rechte Plan die Verschaltung des Wechselrichters und weiterer Komponenten darstellt. Diese Zeichnungen dokumentieren die elektrische Planung und Umsetzung der Anlage, einschließlich Netzintegration und Schutzmaßnahmen.

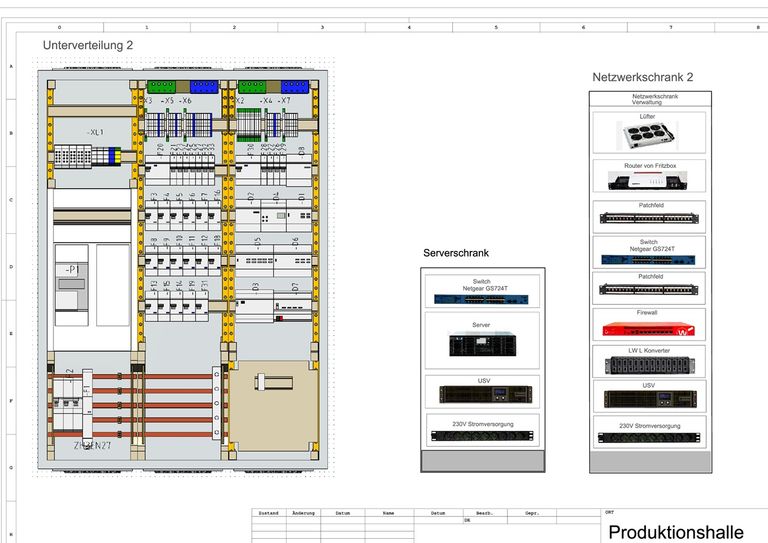

Netzwerktechnik HAK und NWS
Links ist die Unterverteilung mit dem Hauptanschlusskasten (HAK) zu sehen, rechts der Netzwerkschrank (NWS) mit verschiedenen Komponenten zur strukturierten Verkabelung. Diese Planung umfasst die elektrische Infrastruktur und die Netzwerktechnik für eine Produktionshalle, inklusive Server- und Datenverteilung

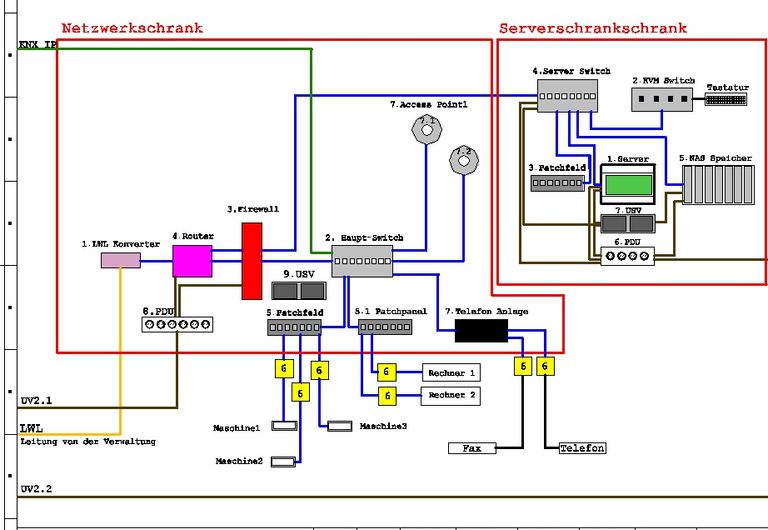

Netzwerktechnik Blockbild
Das Blockschaltbild zeigt die Netzwerk- und Serverstruktur einer Produktionshalle. Es veranschaulicht die Verbindung zwischen Netzwerkschrank und Serverschrank, einschließlich Firewall, Switches und Endgeräte. Diese Darstellung hilft bei der Planung und Umsetzung einer effizienten IT-Infrastruktur.

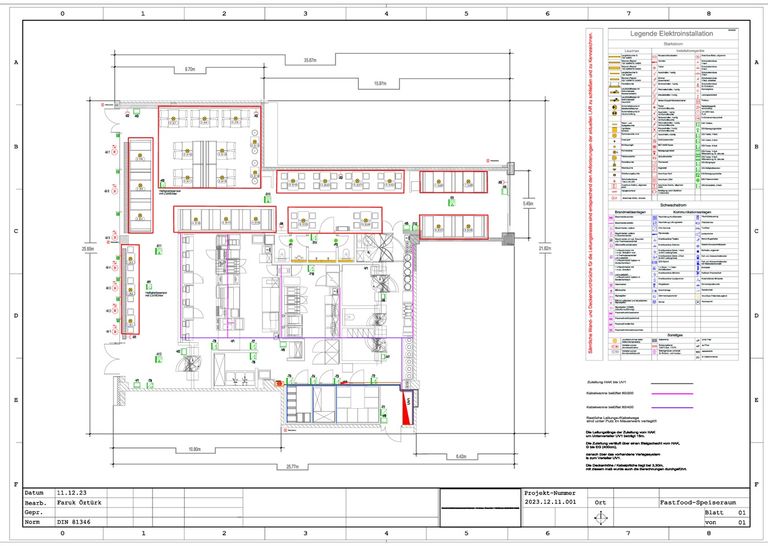

Smartes Restaurant:
Dieser Plan zeigt die komplette elektrotechnische Planung einer Fastfood-Location. Enthalten sind die Leitungs- und Leistungsberechnung, DALI-gesteuerte Beleuchtung, KNX-Steuerungen, Präsenzmelder und Rauchmelder. Die smarte Gebäudeautomation sorgt für eine effiziente Steuerung von Licht, Sicherheit und Energieverbrauch.
Smartes Ingenieurbüro:
Dieser Plan zeigt die smarte Elektroinstallation eines Ingenieurbüros. Enthalten sind KNX-gesteuerte Beleuchtung, Präsenzmelder, Rauchmelder und strukturierte Netzwerkverkabelung. Die Gebäudeautomation sorgt für effiziente Lichtsteuerung, Energieoptimierung und Sicherheit im Büroalltag.

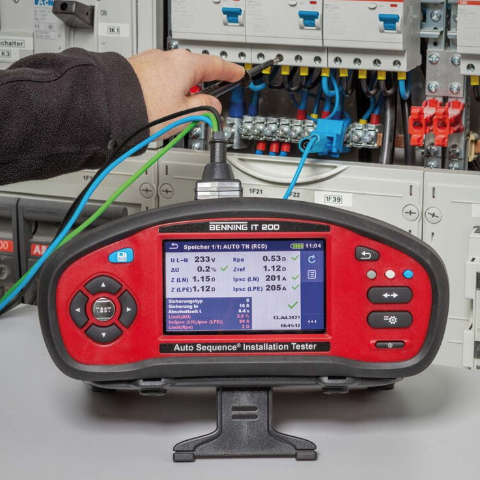

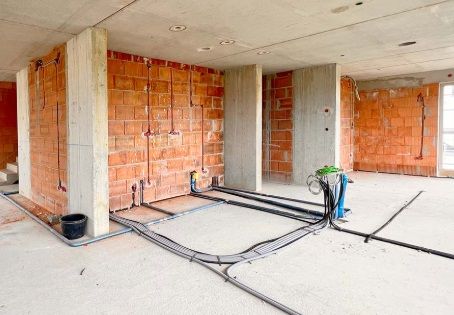

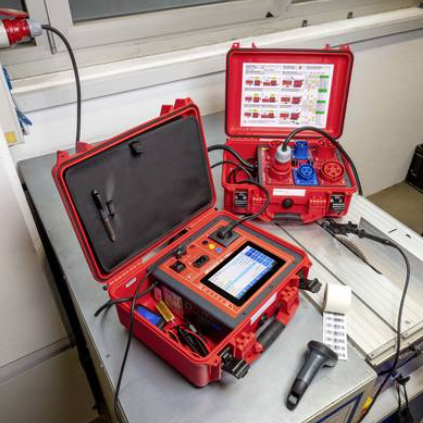

Verschiedene bereiche der Elektrotechnik

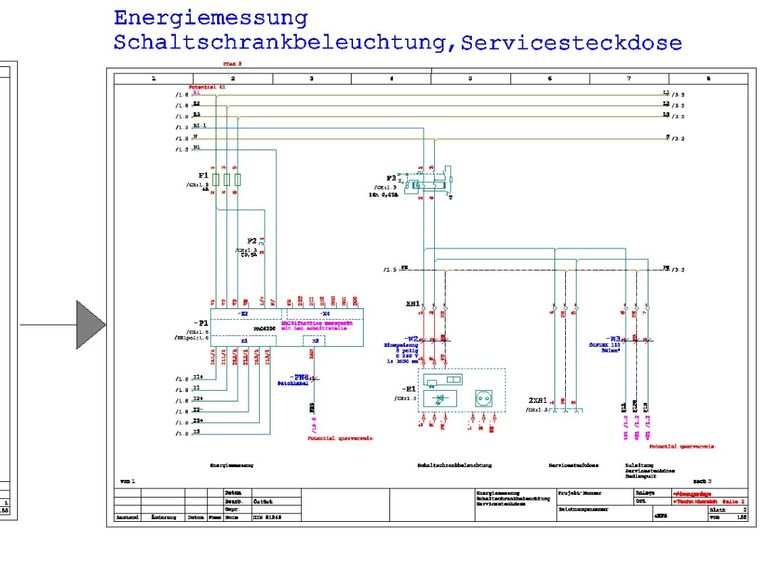

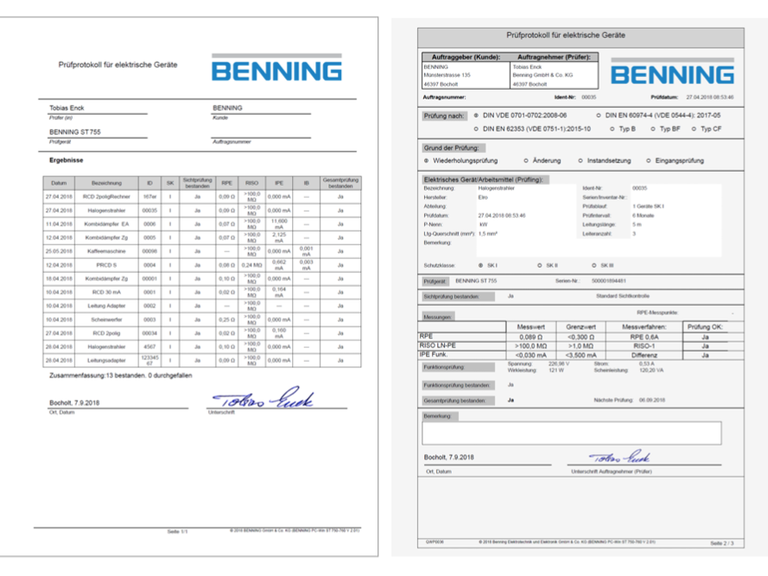

Einige Pläne erfordern zusätzliche Planungen, Stromlaufpläne, Zeichnungen, Dokumentationen.

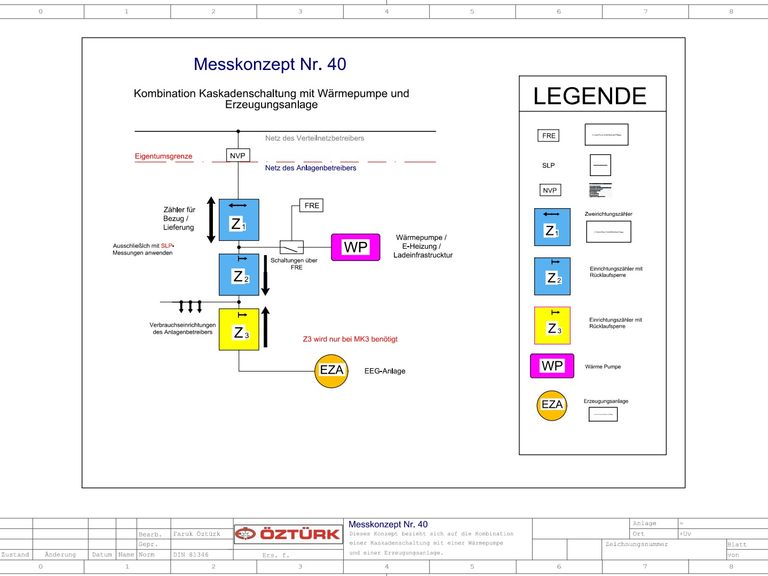

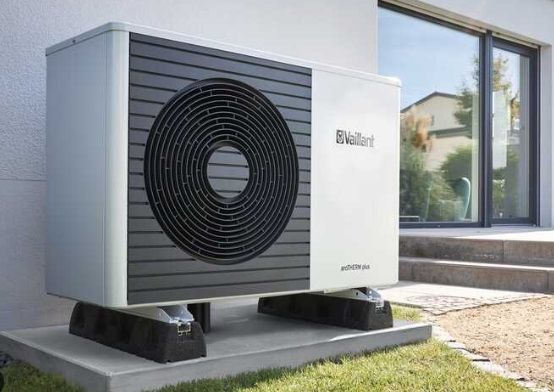

Messkonzept Nr. 40
Dieses Messkonzept zeigt die Kombination aus Klassischer Schaltung mit Wärmepumpe und Erzeugungsanlage. Die Darstellung umfasst die elektrische Zählerstruktur, Lastverteilung und Messpunkte zur genauen Erfassung des Energieverbrauchs und der Einspeisung.
SPS Plan: Heiz- und Kühlsteuerung
Dieser Schaltplan zeigt die Steuerung einer Heiz- und Kühlanlage mittels speicherprogrammierbarer Steuerung (SPS). Enthalten sind die Einbindung von Temperaturfühlern, Ventilen und Schaltaktoren zur präzisen Regelung des Raumklimas. Die Automatisierung sorgt für eine energieeffiziente Anpassung von Heiz- und Kühlprozessen
SPS Plan: Lüftung
Diese Schaltung zeigt die Ansteuerung einer Lüftungsanlage mit speicherprogrammierbarer Steuerung (SPS). Enthalten sind Ein- und Ausgangssignale zur Regelung von Lüfterstufen, Sensoren und Schutzmechanismen für eine effiziente und automatisierte Lüftungskontrolle.

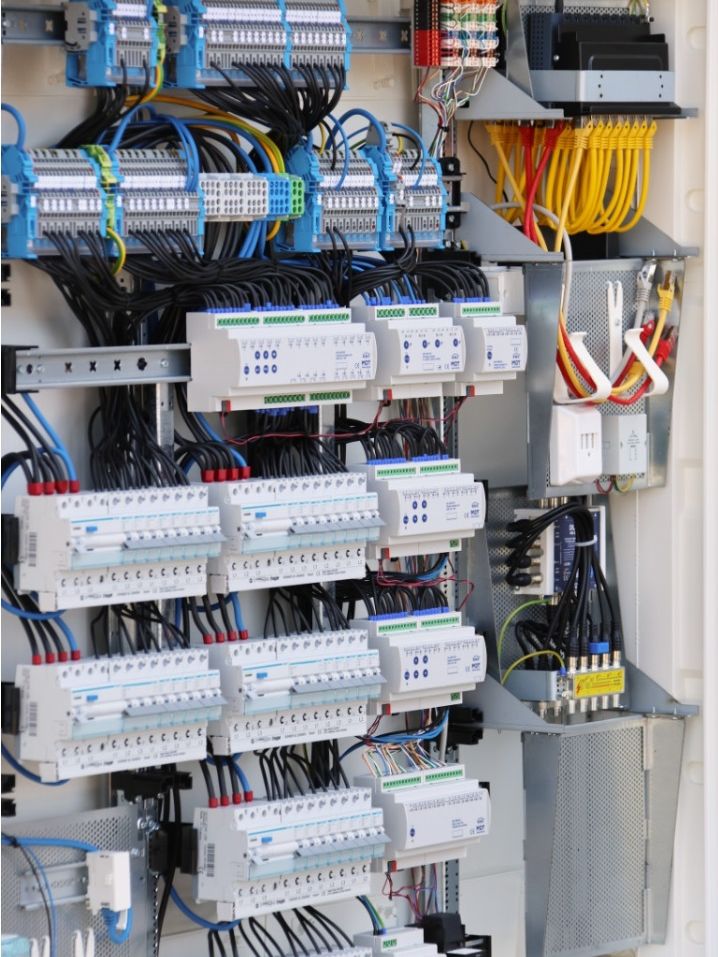

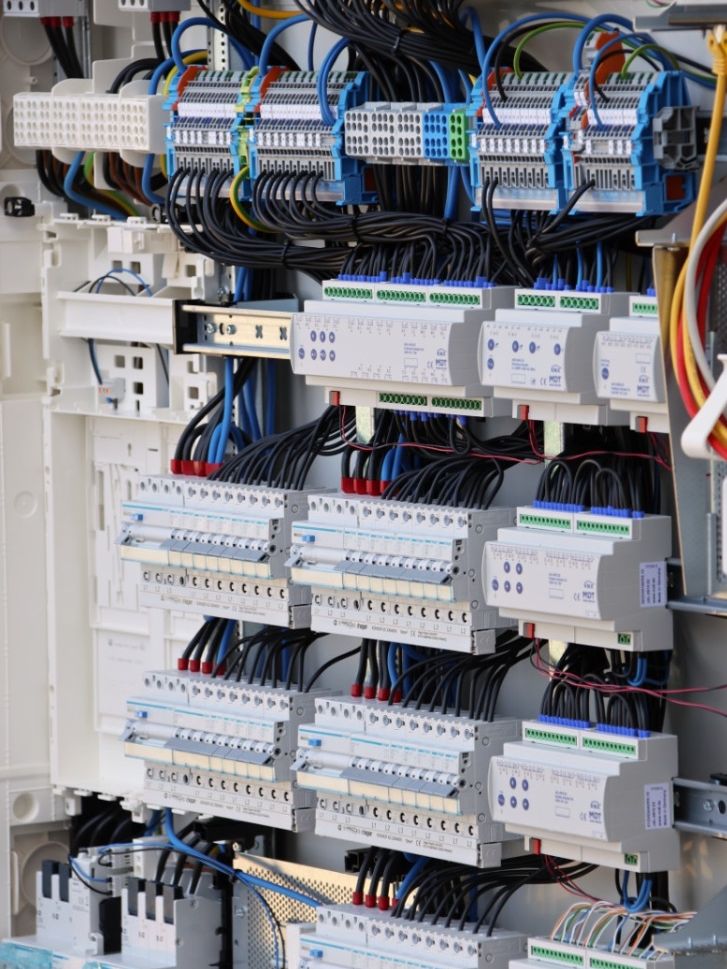

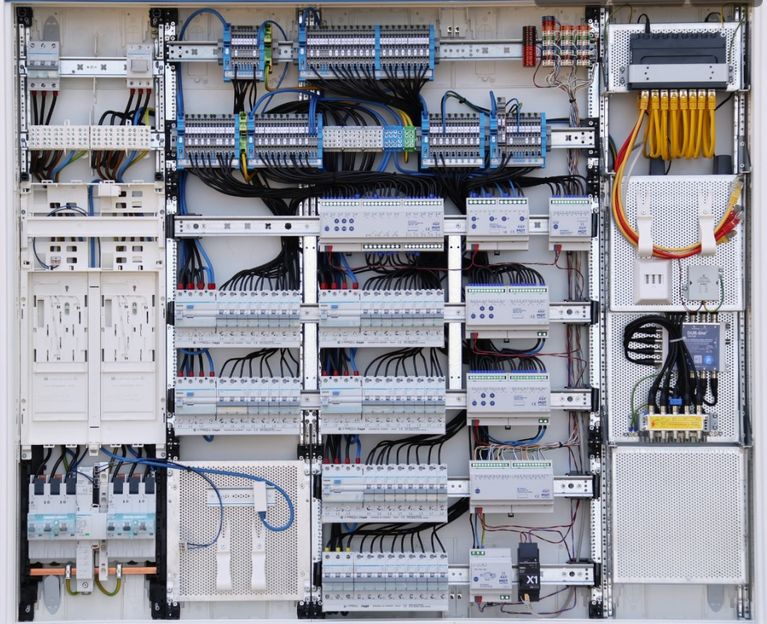

Hager Zählerschrank 2 Zähler EHZ | KNX-Verdrahtung | Netzwerk | SAT
Zählerschrank:
-1x Hager Wandverteiler ZB35S 1100x1300x205 -1x Hager Zählerfeld 2 Zähler EHZ ZH3EF12 -1x Hager Verteilersystem (2x UN07A, UD33B1, UD23A1, UD22B1, UD21APZ) -1x SAT / Netzwerk für bis zu 16 LAN-Anschlüssen und 8 SAT-Teilnehmern inkl. Switch, Patchpanel, Multischalter, -3fach-Steckdose und freiem Lochblech für weitere kundeneigene Einbauten -1x Hager SLS-Schalter HTS335E 35A -1x Hager SLS-Schalter HTS350E 50A -1x Hager Überspannungsschutz SPA701Z -1x Hager Einspeiseadapter K96ESA5 -1x Hager Bestückungspaket ZY3N2SA -1x Hager WAN Kabel + WAN Buchse
Verteilerbereich FI, LS, Reihenklemmen -5x Hager FI-Schutzschalter CDA440D 40A / 30mA -1x Hager LS-Automat 3polig C32 MCS332 -3x Hager LS-Automat 3polig B16 MBS316 -40x Hager LS-Automat 1polig B16 MBS116 -5x Hager Kammschiene KDN363F uwm.
Verteilerbereich MDT / Hager/ Gira
-1x MDT Spannungsversorgung STV-0640.02 -1x MDT Schaltaktor AKS-2416.03 24-fach -2x MDT JAL-0810.02 Jalousieaktor 8-fach -1x MDT Heizungsaktor 8-fach 4TE AKH-0800.03 -1x MDT Binäreingang BE-16000.02 16-fach potentialfrei -1x MDT Dimmaktor AKD-0401.02 4-fach mit Wirkleistungsmessung -1x Gira Server X1 209600 oder Hager TJA 470 Expert
diesen Schrank können sie hier Erwerben: https://www.zaehlerschrank24.de/zaehlerschrank-2-zaehler-ehz-mdt-knx-netzwerk.html gad_source=1&gclid=CjwKCAiA5Ka9BhB5EiwA1ZVtvJ8mmGQbJLlLloiMVLIzcPAsXkEpXsE5xlm6I4UeMyuZvdKcWZiuQRoCJnEQAvD_BwE
